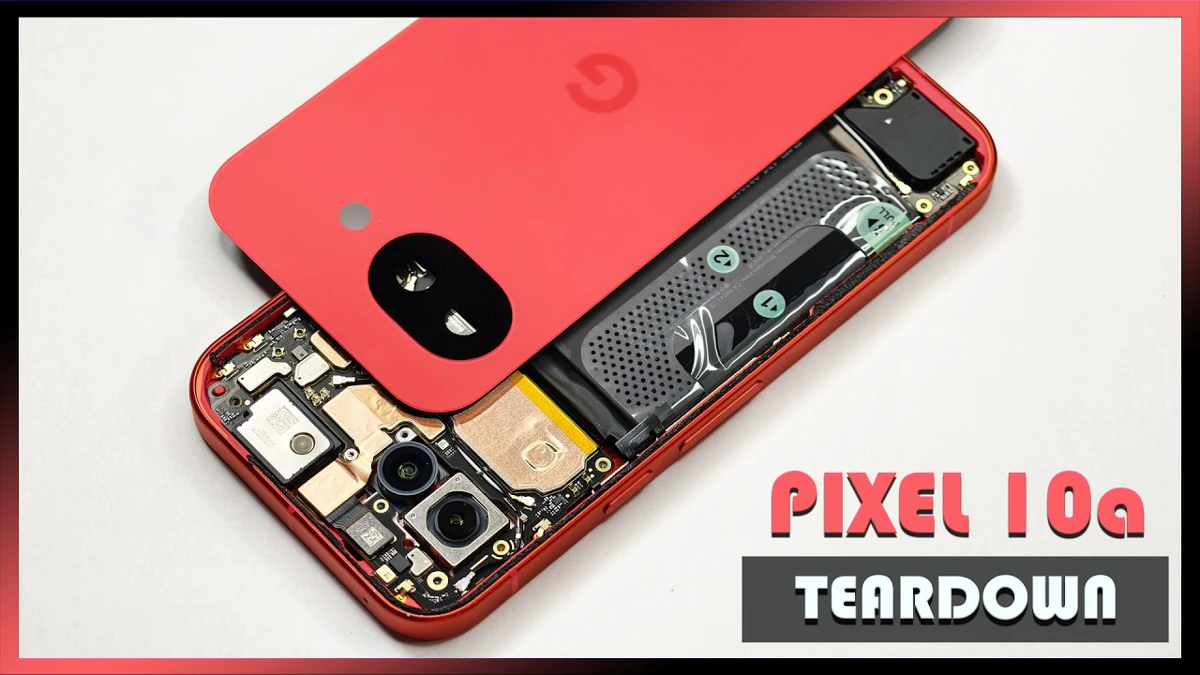

Google Pixel 10a demonteren: zo doe je dat stap voor stap

Dit is de demontage van de Google Pixel 10a. Als je meer van dit soort video’s wilt zien, abonneer je dan en klik op het meldingsbelletje, zodat je een melding krijgt zodra ik een nieuwe video upload. Ik heb ook een valtest met deze telefoon gedaan; als je die wilt zien, plaats ik een link in de beschrijving. Eerst moet de simkaarthouder worden verwijderd. Als we naar de simkaarthouder kijken, zien we een zwarte rubberen pakking rond de opening. Als je het scherm moet vervangen, hoef je de achterplaat niet te verwijderen. Je kunt gewoon de voorkant van de telefoon, waar het scherm zit, verwarmen om de lijm eronder los te maken en het oude scherm eraf wrikken. Vervolgens verwijder je de metalen plaat die de flexkabel op zijn plaats houdt en koppel je de flexkabel voor het scherm los van het moederbord. Vervolgens kun je nieuwe lijm aanbrengen en het nieuwe scherm plaatsen. Nu moet de achterplaat worden verwarmd met een föhn of een heteluchtpistool om de lijm eronder los te maken. Daarna kan een wrikgereedschap worden gebruikt om de achterplaat los te wrikken. Ik geef de voorkeur aan een föhn, omdat de kans kleiner is dat onderdelen binnenin beschadigd raken door oververhitting. Hier is een blik op de plastic achterplaat. Er zijn nu 15 T4- of Torx 4-schroeven die verwijderd moeten worden. Als we naar de moederbordafdekking kijken, zien we hier de draadloze oplaadspoel zitten, evenals de NFC-antenne. De LED-flitser bevindt zich hier. Hier is een blik op de andere kant. We zien ook een stukje grafietfolie dat helpt bij de warmteoverdracht. Er zit een T4- of Torx 4-schroef die de metalen afdekking of de batterijaansluiting vastzet. De batterijkabel kan nu worden losgekoppeld. Er zijn nog twee T4- of Torx 4-schroeven die het moederbord vastzetten.

Als we naar het moederbord kijken, zien we de 48 MP hoofdcamera en de 13 MP ultragroothoekcamera ernaast. De hoofdcamera beschikt over OIS, oftewel optische beeldstabilisatie. In de bovenste hoek bevindt zich een secundaire microfoon en de primaire microfoon zit in de onderste hoek. De USB-C-oplaadpoort bevindt zich hier en is aan het moederbord gesoldeerd, wat het vervangen ervan bemoeilijkt, aangezien er soldeerkennis nodig is om de oude poort los te solderen en een nieuwe aan te solderen. Er zit wat kopertape of -folie over de bovenste warmteoverdracht van de afscherming, en de connector van de camera aan de voorkant bevindt zich hier en kan worden losgekoppeld door deze eraf te klikken. Als we naar de andere kant kijken, zien we de 13-megapixel camera aan de voorkant, de proxy-media- en omgevingslichtsensor, de aansluitingen voor de camera's aan de achterkant, de simkaartlezer en extra koperen folie of tape bovenop het schild om warmte af te voeren. Zodra de koperen folie is verwijderd, zien we wat koelpasta bovenop het RAM-geheugen dat boven de processor zit. Hier is een beter beeld met de thermische pasta verwijderd. Als het gaat om het vervangen van de batterij, is er een treklipje voorzien om je te helpen deze los te wrikken. Dit is de 5100 mAh-batterij. Zodra de kleefstrip van de batterij is verwijderd, hebben we een beter zicht op de dampkamer die onder de batterij loopt, evenals dit deel van het moederbord. De vingerafdrukscanner bevindt zich hier achter het scherm. Dit is de onderste luidspreker en er zit een gaasfilter en een rubberen pakking over de luidsprekeropening. De trilmotor bevindt zich in de onderste hoek en is vastgezet met wat lijm.

Om dat te vervangen, hoef je alleen maar wat warmte toe te passen en het los te wrikken. En ook hier bevindt zich de flexkabel voor het scherm. Om het scherm te vervangen, hoef je dus alleen maar de voorkant van de telefoon – waar het scherm zit – te verwarmen om de lijm eronder los te maken en het oude scherm los te wrikken. Vervolgens verwijder je de metalen afdekking boven de schermkabel aan de andere kant, waardoor je toegang krijgt om de flexkabel voor het scherm los te koppelen van het moederbord. Vervolgens breng je nieuwe lijm aan en plaats je het nieuwe scherm terug. Verderop bevindt zich de flexkabel voor de volumeknoppen en de aan/uit-knop, en er is een metalen plaat met drie T4- of Torx 4-schroeven die deze op zijn plaats houden. Er zitten ook twee thermische pads op het frame om warmte af te voeren van het moederbord en de componenten. En tot slot bevindt de bovenste luidspreker zich hier. Om die te vervangen, trekt u de flexkabel voorzichtig los van het frame en tilt u de luidsprekerunit op om deze te verwijderen. Wat betreft de repareerbaarheidsscore van deze telefoon geef ik hem een 8,5 op 10. Het algehele ontwerp is erg goed en zorgt ervoor dat de telefoon gemakkelijk uit elkaar kan worden gehaald om de meeste onderdelen te vervangen. De enige minpunten zijn de gesoldeerde oplaadpoort en de simkaartlezer, die beide moeten worden losgesoldeerd om te kunnen worden vervangen. De rest van de onderdelen, zoals de batterij, camera's of luidsprekers, zijn gemakkelijk te vervangen. Nu is het tijd om de telefoon weer in elkaar te zetten. Zodra alles weer op zijn plaats zit, breng je nieuwe lijm aan en plaats je de achterkant terug. Draai de telefoon om, zet hem aan en je bent klaar. Ik hoop dat je deze video leuk vond en ik zie je in de volgende.
