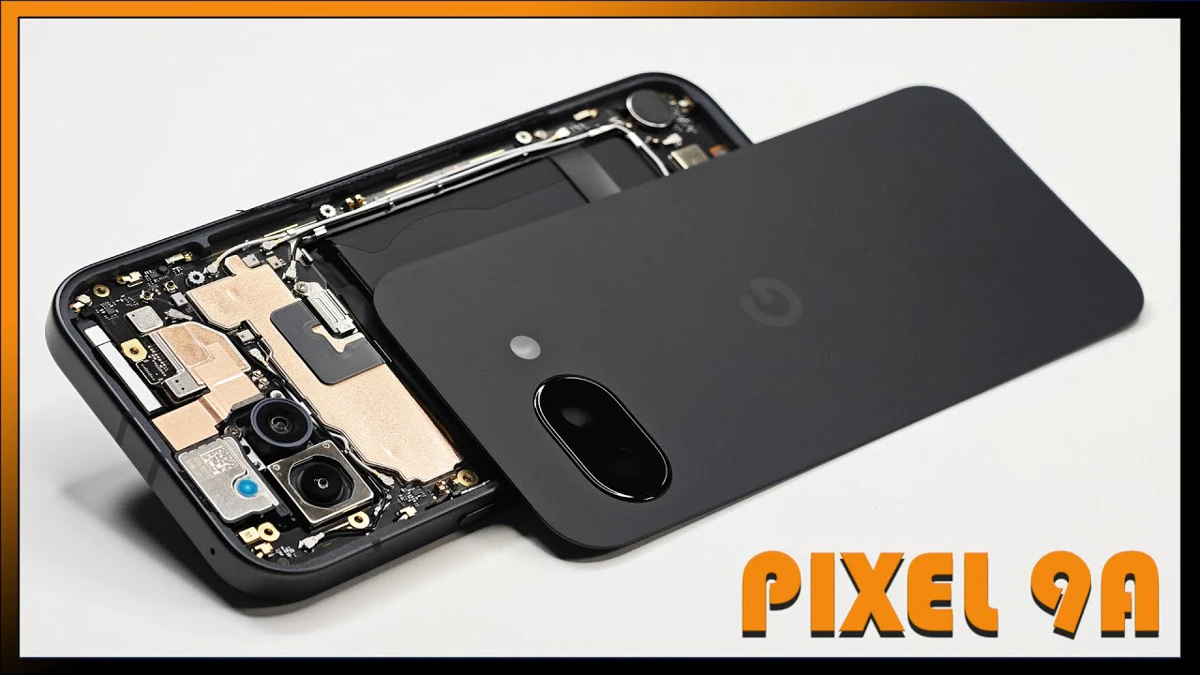

Google Pixel 9a disassembly: complete teardown en reparatietips

In deze video halen we de Google Pixel 9a uit elkaar. Als je meer van dit soort video's wilt zien, abonneer je dan en klik op het belpictogram, zodat je een melding krijgt zodra ik een nieuwe video upload. Als je gereedschap nodig hebt, vind je links in de beschrijving. We beginnen met het verwijderen van de simkaarthouder. Als we naar de simkaarthouder kijken, zien we een zwarte rubberen pakking rond de opening. Nu moet de achterplaat worden verwarmd met een föhn of een heteluchtpistool om de lijm eronder los te maken. Vervolgens kan een koevoet worden gebruikt om de achterplaat los te wrikken. Ik geef de voorkeur aan een föhn, omdat de kans dan kleiner is dat de onderdelen binnenin door oververhitting worden beschadigd. Hier ziet u de plastic achterplaat. De cameralensafdekking kan worden vervangen door deze te verwarmen en los te wrikken, zodat u de achterplaat niet hoeft te demonteren om deze te vervangen. Er zijn nu 16 T4- of Torx 4-schroeven die moeten worden verwijderd. Als we naar de plastic moederbordafdekking kijken, zien we hier de LED-flitser, de NFC- en draadloze oplaadspoel, evenals grafietfolie om warmte over te dragen. En hier is een blik op de andere kant. Er is een enkele T4- of Torx 4-schroef, die de afdekking over de batterijaansluiting vastzet.

Om de batterij los te wrikken en te verwijderen, is er een lipje voorzien waarmee u deze kunt loswrikken. Als het echter net als bij het vorige model Pixel-telefoons is, zal het waarschijnlijk niet het gemakkelijkste lipje zijn om te gebruiken, aangezien u het over het algemeen moet loswrikken en heen en weer moet schuiven en op en neer moet bewegen op de batterij om de lijm los te wrikken, en meestal is de lijm eronder erg sterk. Maar laten we verdergaan en kijken hoe dit uitpakt. Ja, zoals ik al dacht, net als bij eerdere modellen is het lipje niet echt handig. Dus ik moet wat isopropylalcohol aanbrengen rond de zijkanten van de batterij en dit ongeveer 30 seconden tot een minuut laten intrekken, zodat het de lijm eronder wegvreet en het makkelijker wordt om de batterij los te wrikken. Hier is een blik op de 5100 mAh-batterij. Er zijn twee T4- of Torx 4-schroeven waarmee het moederbord vastzit. De flexibele kabel voor het scherm is onder het moederbord bevestigd. Deze moet worden losgekoppeld om het moederbord te kunnen verwijderen. We zien echter dat je met dit ontwerp het scherm kunt vervangen door het scherm aan de voorkant los te wrikken en de rest van het schuim niet hoeft te demonteren. Je kunt namelijk de voorkant van de telefoon waar het scherm zich bevindt verwarmen om de lijm eronder los te maken, en je koppelt deze flexkabel los nadat je de Torx 4-schroef en de afdekking die deze vastzet hebt verwijderd. Als we naar het moederbord kijken, zien we de 48 MP primaire camera en de 13 MP ultragroothoekcamera. De primaire camera is de enige met OIS of optische beeldstabilisatie. Er is een secundaire microfoon in de bovenhoek, de primaire microfoon bevindt zich onderaan naast de oplaadpoort en de oplaadpoort is nog steeds aan het moederbord gesoldeerd, wat het vervangen van de oplaadpoort moeilijker maakt.

Er zit een grijze rubberen pakking rond de oplaadpoort en een sticker die vloeistofschade aangeeft, namelijk die witte sticker. Er zit ook kopertape op de bovenkant van het schild om warmte over te brengen. De connector van de camera aan de voorkant bevindt zich hier en kan worden losgekoppeld door hem er gewoon af te klikken. Aan de andere kant zien we de 13 megapixel camera aan de voorkant en de connectoren voor de camera's aan de achterkant, die kunnen worden losgekoppeld door ze er gewoon af te klikken. De nabijheids- en omgevingslichtsensor bevindt zich hier en er is kopertape en thermische pads op de bovenkant van het schild om warmte over te brengen. De sim-lezer is ook op het moederbord gesoldeerd, wat reparaties weer moeilijker maakt als er ooit schade aan of breuk van een van de pinnen op de simulator optreedt. Zodra de koperfolie is verwijderd, zien we extra thermische pasta of thermisch compound over het RAM-geheugen en de processor, evenals het ROM-geheugen of de opslag. Hier is een betere afbeelding met de thermische pads verwijderd. De koperen dampkamer bevindt zich hier en loopt onder de batterij en het moederbord door. En dit is de onderste luidspreker. Er zit een gaasfilter en een rubberen pakking over de luidsprekeropening. Als u het scherm wilt vervangen, hoeft u alleen maar de voorkant van de telefoon waar het scherm zich bevindt te verwarmen om de lijm eronder los te maken, het oude scherm los te wrikken, de kabel los te koppelen van het moederbord, nieuwe lijm aan te brengen en het nieuwe scherm opnieuw op het frame te bevestigen. De vibratiemotor bevindt zich in de onderste hoek en wordt op zijn plaats gehouden met wat lijm.

Om dat te vervangen, hoeft u alleen maar wat warmte toe te passen en het voorzichtig los te wrikken. Hetzelfde geldt voor de oortelefoonspeaker aan de bovenkant. Om de flexkabel voor de aan/uit-knop of volumetoetsen te vervangen, draait de R3-T4 vier schroeven los die de metalen plaat vastzetten die deze op zijn plaats houdt. Die moeten worden verwijderd, waarna de metalen plaat kan worden opgetild en de flexkabel kan worden losgetrokken en verwijderd. Om de knoppen zelf te vervangen, kunt u ze gewoon uit het frame trekken. En dit is de vingerafdruklezer die aan de achterkant van het scherm is bevestigd. Wat als u nu per ongeluk het SIM-uitwerphulpmiddel in het verkeerde gat steekt? U hoeft zich geen zorgen te maken, want zowel de microfoons als de filters bevinden zich boven de gaten en zullen niet beschadigd raken. Voor de repareerbaarheid van deze telefoon geef ik een 7,5 op een schaal van 10. Nu is het tijd om de telefoon weer in elkaar te zetten. Zodra alles weer op zijn plaats zit, brengt u nieuwe lijm aan en plaatst u de achterplaat terug. Draai de telefoon om, zet hem aan en u bent klaar. Ik hoop dat u deze video leuk vond en ik zie u in de volgende.
