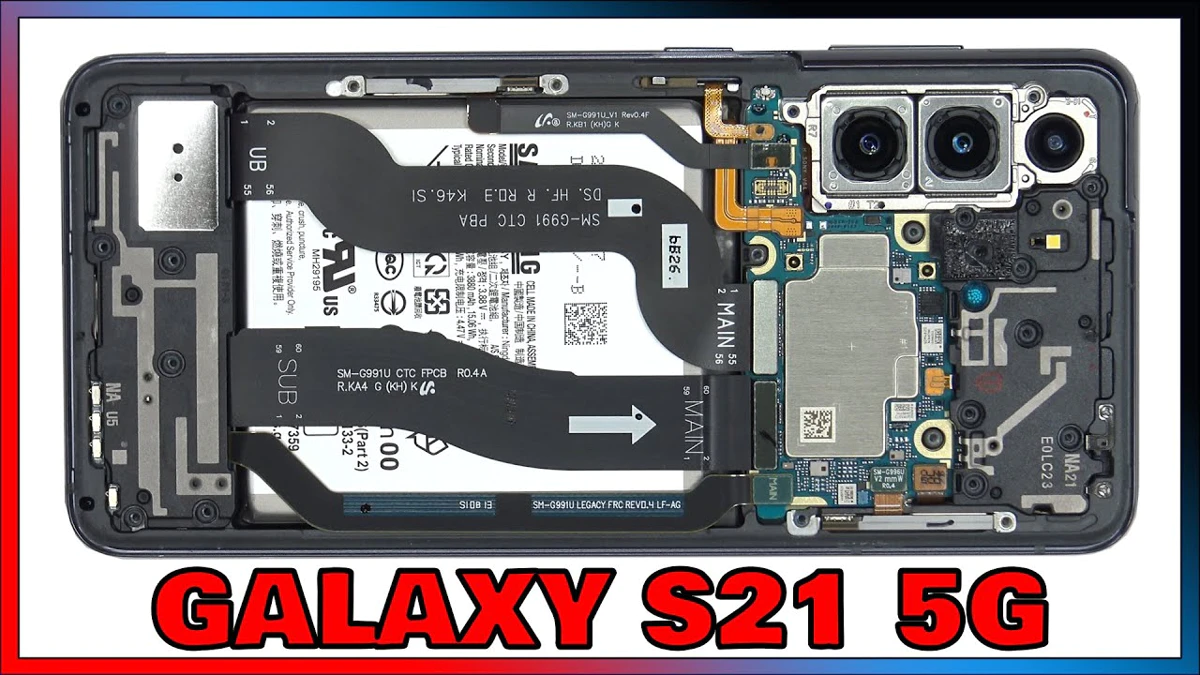

Samsung Galaxy S21 compleet uit elkaar halen: stap voor stap reparatiegids

Je kijkt naar de demontage van de Samsung Galaxy S21. Als je gereedschap nodig hebt, vind je links in de beschrijving. We beginnen met het verwijderen van de simkaarthouder. Nu moeten we een föhn of een heteluchtpistool gebruiken om de achterplaat te verwarmen, zodat we de lijm eronder kunnen losmaken. Vervolgens gebruiken we een plastic koevoet om de achterplaat los te wrikken. Hier is de plastic achterplaat. Aan de binnenkant zit hier een LED-flitsdiffusor. Er zit ook wat grafietfolie hier en wat aan de onderkant. Het eerste dat mijn aandacht trekt, zijn de schuimballetjes hier in de luidspreker aan de bovenkant. Meestal zitten die aan de onderkant van de luidspreker, maar zo te zien zitten ze bij deze telefoon zowel aan de boven- als onderkant, wat een goede zaak is. Die witte schuimballen laten in feite lucht binnenkomen en zorgen ervoor dat de luidspreker luider en groter klinkt dan hij in werkelijkheid is. Nu hebben we 22 kruiskopschroeven die moeten worden verwijderd. Zodra de schroeven zijn verwijderd, gaan we deze grafietfolie hier van de onderste luidsprekerconstructie afhalen. Vervolgens tillen we het bovenste gedeelte een beetje op, zodat we de draadloze oplaadkabel eronder kunnen loskoppelen. De draadloze oplaadspoel bevindt zich hier, en hier is een blik op de andere kant. Nu gaan we eerst de batterijkabel loskoppelen voordat we de rest van de kabels loskoppelen. Er zijn twee millimetergolf 5G-antennes, één hier en één hier in de bovenhoek. Laten we die loskoppelen. Hier is een blik op die in de rechterbovenhoek en hier is die in de linkeronderhoek. Laten we nu de bovenste luidspreker loskoppelen. Til hem op en verwijder hem. Er lopen enkele antennekabels door dit plastic onderdeel. En hier is een betere blik op uw bovenste luidspreker. De luidspreker zelf bevindt zich hier. Laten we de flexkabel van de aan/uit-knop hier loskoppelen. En dan kunnen we deze flexkabel hier loskoppelen. En deze hier, die uw hoofdkaart verbindt met uw subkaart aan de onderkant. We hebben hier nog een flexkabel.

Koppel dat los. En dan gaan we de camera aan de voorkant loskoppelen. De camera aan de voorkant zit vastgelijmd, dus die ga ik niet loswrikken. We hebben hier in de hoek nog een flexibele kabel. Haal die er gewoon af. Nu kunnen we het moederbord optillen en verwijderen. Als we de voorkant van het moederbord beter bekijken, zien we dat de secundaire microfoon zich hier bovenaan bevindt. Je LED knippert hier, samen met de sensor eronder. En deze twee onderste lenzen hebben beide optische beeldstabilisatie. Je hebt ook een meerlaags bord. Als we nu naar de achterkant kijken, zien we de nabijheidssensor hier. Je hebt hier nog een microfoon. Een grafeenpad hier bovenop het schild. En de connectoren voor je camera's hier en hier.

Je kunt de camerakabels loskoppelen door ze er gewoon uit te trekken. En zodra we dat grafeenpad verwijderen, zien we wat koelpasta bovenop die Snapdragon-processor en het RAM-geheugen. Laten we nu verdergaan en de luidsprekerunit aan de onderkant verwijderen. Er lopen ook enkele antennekabels door het plastic van de luidspreker. Aan de achterkant zie je dat er ook schuimrubberen balletjes op de onderste luidspreker zitten. Deze flexibele kabel verbindt je scherm met je moederbord en ik geloof niet dat ik er ooit een heb gezien met een connector aan deze kant die verbinding maakt met het scherm zelf. Meestal is het een permanent bevestigde kabel die van het scherm naar je moederbord loopt. Laten we deze loskoppelen. Vervolgens kunnen we de flexibele kabel loskoppelen die uw subkaart met uw moederbord verbindt, evenals deze flexibele kabel hier in de hoek. Er zijn nog drie kruiskopschroeven die de oplaadpoort op zijn plaats houden. Eén hier, één hier en één hier. Nu kunnen we de oplaadpoortkaart optillen en verwijderen. Er zit een rode rubberen pakking rond de oplaadpoort zelf en uw primaire microfoon bevindt zich hier. Als we naar de achterkant kijken, zien we uw simkaartlezer hier. De simkaartlezer op deze telefoon heeft een dubbele sleuf. Er zitten pinnen aan de boven- en onderkant van de simkaartlezer zelf. Deze telefoon is echter een telefoon met één simkaart en de simkaarthouder heeft slechts één sleuf voor een simkaart. De achterkant is gewoon bedekt met plastic. Ik weet niet of je een simkaarthouder met een dubbele sleuf gebruikt. Als die op deze telefoon werkt, zijn dat soort dingen meestal softwarematig vergrendeld. Het moet dus waarschijnlijk ook in de software zelf worden ingeschakeld om dubbele simkaarten te kunnen lezen.

Als je het scherm zelf wilt vervangen, hoef je alleen maar de achterplaat los te wrikken, de draadloze oplaadspoel van de onderste luidspreker te verwijderen en vervolgens de luidspreker aan de onderkant te verwijderen. U koppelt de kabel voor uw scherm hier los en verwarmt vervolgens het scherm vanaf de voorkant van de telefoon, zodat u de lijm aan de onderkant kunt losmaken. Vervolgens wrikt u uw scherm van het middenframe, haalt u uw nieuwe scherm tevoorschijn, plaatst u dit terug op het middenframe en zet u uw telefoon weer in elkaar. Nu gaan we verder met de batterij zelf. Zoals altijd levert Samsung geen treklipjes, dus je moet de voorkant van de telefoon verwarmen om de lijm onder de batterij los te maken. U wilt niet echt warmte rechtstreeks op de batterij zelf aanbrengen en vervolgens gebruikt u plastic wrikgereedschap om de batterij los te wrikken. Hier ziet u de batterij beter. Onder de batterij ziet u hier uw vingerafdruklezer, die op het scherm zelf is gelijmd of met het scherm is versmolten. Hier bovenop bevindt zich ook uw vibratiemotor. Er zit hier ook een flexibele antennekabel die wordt vastgehouden door vier driepunts- of Y-kopschroeven en er zitten rubberen filterpakkingen over de microfoonopeningen en de luidspreker. Net als bij de meest recente Samsung-apparaten gebruikt Samsung hier een 3D-laag grafiet om de warmte over te brengen, in plaats van koper of dampkamers. En dit werkt net zo goed, zo niet beter dan de koperdampkamer. Oké, nu ga ik de telefoon weer in elkaar zetten. Zodra alle schroeven weer op hun plaats zitten, breng je nieuwe lijm aan en plaats je de achterplaat weer terug. Draai je telefoon vervolgens om, zet hem aan en je bent klaar. Wat betreft de repareerbaarheid geef ik deze telefoon een 7,5 op een schaal van 10. De meeste onderdelen zijn vervangbaar en de achterplaat is gemakkelijk los te wrikken. De batterij is echter moeilijk los te wrikken, omdat er geen lipjes zijn om je daarbij te helpen en er sterke lijm onder zit. Ik hoop dat jullie de video leuk vonden. Als jullie meer van dit soort video's willen zien, abonneer je dan en klik op het belpictogram, zodat je een melding krijgt wanneer ik een nieuwe video upload. Nogmaals bedankt voor het kijken, en tot de volgende video.
