Samsung Galaxy S7 Edge uit elkaar: vloeistofkoeling en repareerbaarheid getest

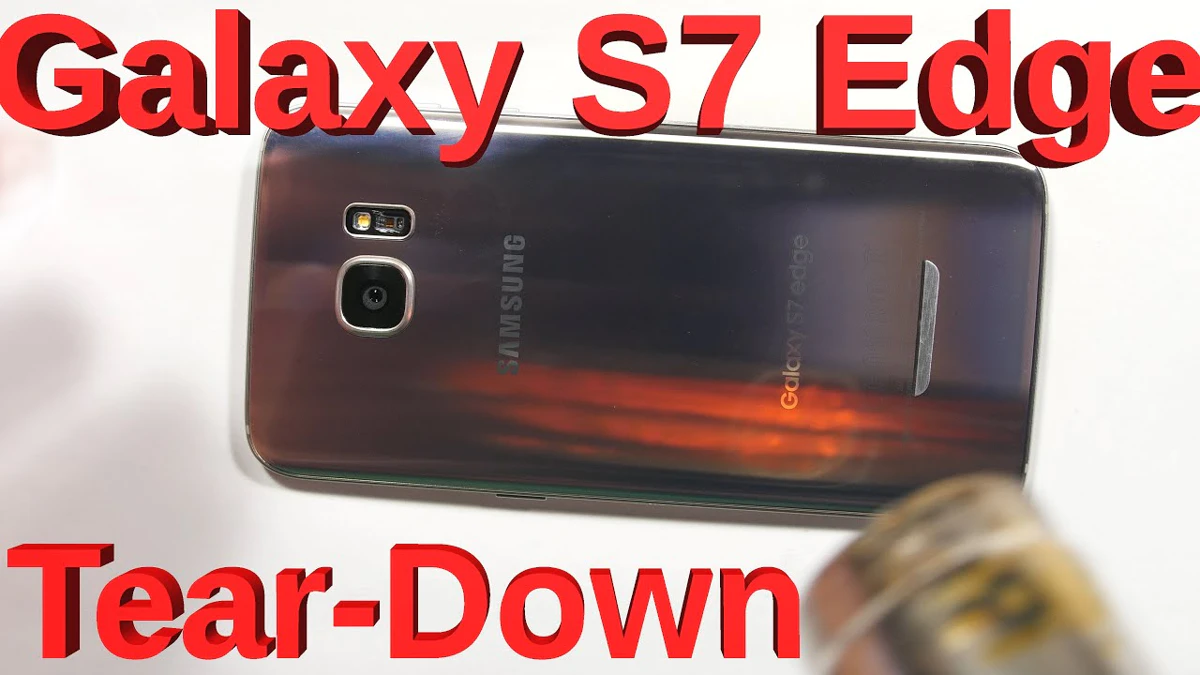

In deze video ga ik de Galaxy S7 Edge uit elkaar halen en het hebben over de repareerbaarheid. Daarnaast gaan we de warmtepijp opensnijden die ze vloeistofkoeling noemen. En aan het einde heb ik nog wat interessante dingen om je te laten zien met de camera. Dus zet je schrap. Het makkelijkste deel van dit hele project is het verwijderen van de simkaart-/SD-kaartlade uit de telefoon. Leg die dus even opzij. Zorg ervoor dat je al je spullen geordend houdt. Vervolgens gaan we een warmtepistool gebruiken om het achterste glazen paneel van de telefoon te verwarmen. Wat we hier in feite proberen te bereiken, is de lijm onder het glazen paneel zachter te maken, zodat het glazen paneel in één stuk loskomt zonder te barsten. Ik verwarm de telefoon tot net iets warmer dan ik kan aanraken, zodat ik mijn vinger er niet langer dan een seconde op wil laten liggen. Vervolgens pak ik een grote zuignap. Ik gebruik een autowindschermhouder, zuig deze aan de achterkant van het glas vast en til het heel voorzichtig op, zodat ik wat druk wegneem van het glas tussen het frame en het glas zelf, zodat ik een dun metalen koevoet tussen de twee lagen kan schuiven. Als ik die koevoet eenmaal heb, is dat het moeilijkste deel. Vervolgens kan ik mijn heteluchtpistool pakken en de lijm opnieuw verwarmen. Ik kan de lijm een beetje wegsnijden met mijn koevoet, maar ik kan niet langs de rand van de telefoon komen, anders breek ik het glas. Hier komen de visitekaartjes of speelkaarten van pas, omdat ze zich rond de rand van de Galaxy S7 Edge kunnen buigen zonder het glas te breken. Ik ga dit deel een beetje versnellen. Je kunt zien dat ik gewoon met mijn speelkaarten rondom de buitenkant door de lijm snijd, en dat is alles. Snijd niet te diep, anders snijd je in de QI-oplader. En ik kan me voorstellen dat de meesten van jullie die willen behouden. Verwijder het achterste glazen paneel. Je kunt hier de cameralens zien. Je kunt die er gewoon doorheen duwen. Zo worden ze vervangen. Dan zijn er nog 12 schroeven die het achterframe vastzetten. Ik zal alle onderdelen en gereedschappen vermelden in de videobeschrijving onder de like-knop. Er is een handig stukje gouden tape.

Ik heb geen idee wat het doet, maar het is waarschijnlijk belangrijk, dus leg het opzij zodat je weet waar het is. Dan zijn er nog een aantal kleine plastic stukjes rond de rand van de telefoon. Ze passen in elkaar als kleine puzzelstukjes. Ik ga dit bovenste stukje eraf klikken en dat opzij leggen, naast de schroeven. Dan komen het Qi-oplaadpaneel en het plastic ook los van de achterkant van de telefoon. Het klikt gewoon los van het onderste plastic stukje. Je kunt hier de contactpunten zien waarmee de Qi-oplader de batterij oplaadt via het moederbord. Ik ga nu de batterij loskoppelen, zodat er geen stroom meer door het bord loopt. Hier is de kabel van de aan/uit-knop, de lintkabel van het scherm en hier is ook de kabel van de volumeknop. De onderste luidspreker springt eraf en hier zijn de twee contactpunten die op het moederbord rusten, zodat het zijn signaal krijgt. Hier is de vingerafdrukscanner en hier zijn enkele signaalkabels. Ik ga die er gewoon afhalen met mijn plastic koevoet. Je kunt ze ook met een pincet verwijderen. Hier is de ribbonkabel van het oortje. Het lijkt net een klein Lego-blokje. Je hoeft het alleen maar los te klikken. Dan is hier de 5 megapixel camera aan de voorkant. Het is een schattig klein ding. Leg dat even opzij. Hier zijn de sensoren aan de voorkant. Ik ga die eraf halen en dan is er nog een ribbonkabel aan de onderkant van de telefoon voor de oplaadpoort.

Ik ga dat losmaken van de achterkant van het moederbord. En hier is het moederbord zelf. Als ik het omdraai, zie je al wat verkleuring waar de processor is gesmolten in het plastic aan de achterkant. De 820 is een behoorlijk hete processor. Hier is de 12 megapixel camera aan de achterkant. Ik heb een paar coole dingen die ik je hiermee ga laten zien aan het einde van deze video. Ik ga hem weer op zijn plaats zetten door hem er gewoon in te klikken, zoals een klein Lego-blokje. Na het verwijderen van de batterij... Dat is vrij moeilijk. Ik ga weer mijn warmtepistool gebruiken om de lijm tussen de batterij en het frame van de telefoon zachter te maken. Vervolgens gebruik ik een metalen koevoet om de batterij heel voorzichtig uit het metalen frame te wrikken. Je moet ervoor zorgen dat je de metalen koevoet niet laat wegglijden of snijden, want als je de batterij doorboort, kan deze gaan roken of exploderen. En dat willen we natuurlijk voorkomen. Onderaan bij de oplaadpoort zitten drie schroeven. Je kunt ook de hoofdtelefoonaansluiting verwijderen. Nu komt het teleurstellende deel van deze telefoon. De oplaadpoort heeft twee zijbanden die naar de achterkant lopen, bij de menuknoppen van de Galaxy S7 Edge. Deze zijn onder het scherm vastgezet. Om de oplaadpoort te verwijderen, moet je dus het scherm verwijderen. Het nadeel hiervan is dat de Galaxy S7 Edge een rand heeft op het AMOLED-scherm. En dat is bijna onmogelijk te verwijderen uit het frame zonder het permanent te beschadigen. Het repareren van de oplaadpoort is dus vrijwel onmogelijk bij deze telefoon, tenzij je tegelijkertijd ook het scherm repareert. Om het scherm uit het frame te verwijderen, gebruik je hetzelfde proces als voor de achterkant van de telefoon, met speelkaarten en warmte. Het oude scherm gaat hierdoor wel kapot, dus zorg ervoor dat je een werkende vervanging hebt. Een reparatie van alleen het glazen scherm zou eerlijk gezegd de beste optie zijn voor deze telefoon, maar die vloeibare stikstofmachines kosten duizenden dollars. Mijn droogijstruc werkt alleen met iPhones en niet met Samsung-apparaten. Hopelijk is het scherm van de gewone Galaxy S7 gemakkelijker te vervangen. Dat zullen we deze week ontdekken wanneer ik mijn demontage uitvoer.

Laten we iets leuks doen. We gaan aan de slag en halen die warmtepijp bovenop de Snapdragon 820-processor uit elkaar. Ik ga met mijn scheermesje erin snijden en het koper optillen, zodat we de binnenkant kunnen zien. Een warmtepijp bevat in principe wat damp. In deze specifieke warmtepijp is geen vloeistof zichtbaar, zoals bij de Sony Xperia Z5 Premium. Daarin konden we een beetje vloeistof zien. Deze lijkt meer op die van de Lumia 950 XL, waar ook geen vloeistof in zit. Hier is een stang... Vraag voor jullie. Er verschijnt een klein pictogram in de hoek van deze video. Moet een warmtepijp in een mobiele telefoon vloeistofkoeling worden genoemd als er geen zichtbare vloeistof in zit? Beantwoord die quiz en dan kijken we wat de consensus is. In de warmtepijp zitten kleine koperen draden die in wezen de damp in de buis van het ene uiteinde naar het andere uiteinde transporteren als deze opwarmt.

Het werkt dus als een soort koellichaam. Ik ga alles weer in elkaar zetten en dan is het weer zo goed als nieuw. Klik op die abonneerknop als je deze video tot nu toe leuk vond. Ik ga de tape weer bovenop plakken met de kleine stukjes schuimrubber voor warmteoverdracht. Dan kunnen we het schuimrubber weer in elkaar zetten. Ik ga de hoofdtelefoonaansluiting terugplaatsen bij de oplaadpoort en dan de lintkabel van de oplaadpoort weer vastklikken aan de onderkant van het moederbord. Zet dat terug op zijn plaats en zorg ervoor dat alle draden enzo eronder vandaan zijn. Dat geldt ook voor de twee bij het oortje, de volumeknoppen en de connector van de aan/uit-knop. Ik klik ze allemaal terug op hun plaats en zorg ervoor dat ik ze onder mijn vinger voel klikken, net als een klein Lego-blokje. Hetzelfde geldt voor de vingerafdrukscanner. En alle drie de signaalkabels. De batterij gaat op zijn plaats en voordat ik die aansluit, wil ik zeker weten dat alles is aangesloten. Dus ik schroef de oplaadpoort weer op zijn plaats met de luidspreker er bovenop. De 5 megapixel camera aan de voorkant gaat erin en dan kan ik de batterij aansluiten.

Zodra de batterij is aangesloten, kan ik de telefoon aanzetten en dat ga ik doen om het scherm te testen en jullie de camera te laten zien. Dit is echt heel cool. Het heet optische beeldstabilisatie. De camera zelf stabiliseert terwijl ik hem beweeg. En dit zorgt ervoor dat je video's en foto's scherp blijven terwijl je loopt of je telefoon vasthoudt. Er zijn twee manieren om beelden te stabiliseren. Er is optische beeldstabilisatie en er is digitale beeldstabilisatie. De digitale variant is gewoon software die de megapixels neemt en de hoeken ervan afsnijdt, waardoor het beeld wordt gestabiliseerd. Ik geef de voorkeur aan optische beeldstabilisatie, waarbij het eigenlijk een mechanisch onderdeel is met kleine gyroscopen, magneten en kleine rubberen balletjes in de camera. Best handig spul. Zodra alle schroeven weer op hun plaats zitten, kun je dubbelzijdig plakband nemen en dat rond de randen plakken. Op die manier blijft je nieuwe achterkant op zijn plaats zitten. Ik zal alle vervangende onderdelen en spullen in de videobeschrijving hieronder linken, net als bij al mijn andere video's. Als je vragen hebt, kun je die in de comments achterlaten. Vergeet niet te liken als deze video je heeft geholpen en abonneer je. Dat helpt me enorm. Hartelijk dank voor het kijken. Hopelijk tot ziens.
