Nothing Phone 3a disassembly: complete teardown en reparatietips

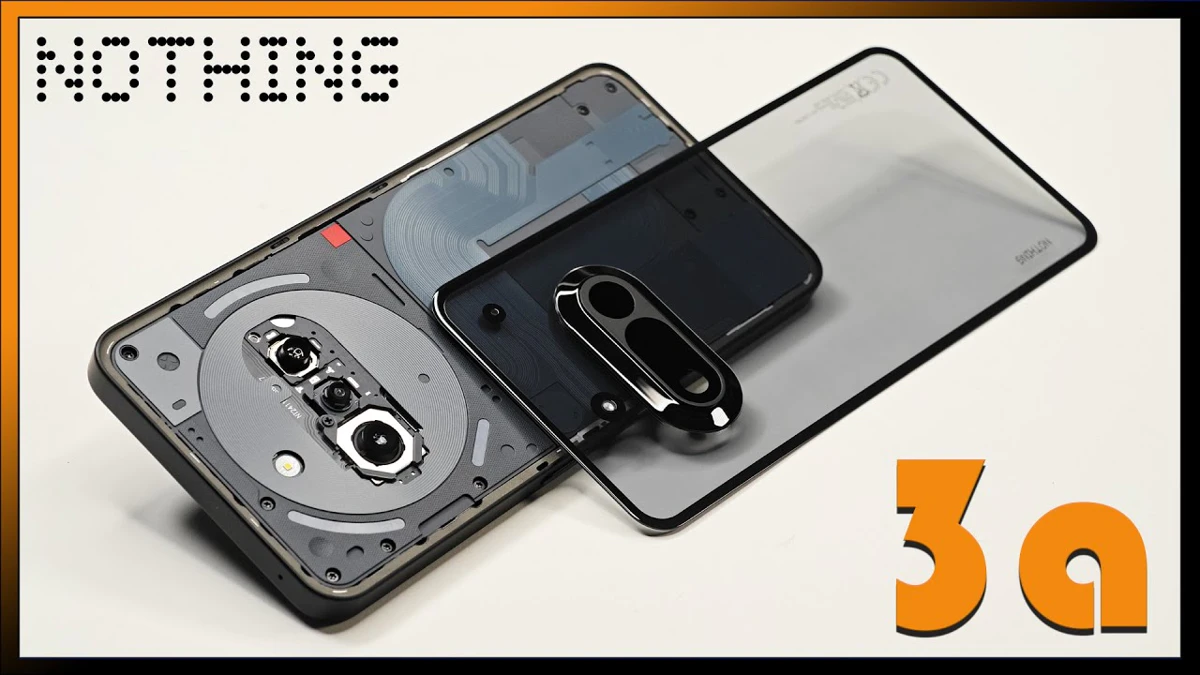

In deze video halen we de Nothing Phone 3a uit elkaar. Als je meer van dit soort video's wilt zien, abonneer je dan en klik op het belpictogram, zodat je een melding krijgt zodra ik een nieuwe video upload. Als je gereedschap nodig hebt, vind je links in de beschrijving. We beginnen met het verwijderen van de simkaarthouder. Als we naar de simkaarthouder kijken, zien we een zwarte rubberen pakking rond de opening. Nu moet de achterkant of achterplaat worden verwarmd met een föhn of een heteluchtpistool om de lijm eronder los te maken. Vervolgens kan een koevoet worden gebruikt om de achterplaat los te wrikken. Ik geef de voorkeur aan een föhn, omdat de kans dan kleiner is dat de onderdelen binnenin door oververhitting worden beschadigd. Hier ziet u de achterste glazen afdekking of achterplaat beter. Als u de cameralensafdekkingen moet vervangen, kunt u dat doen door ze te verwarmen en los te wrikken, zodat u de telefoon niet uit elkaar hoeft te halen om ze te vervangen. Als u echter van plan bent de camerabezel te vervangen, zijn er twee kruiskopschroeven onder dit koperen contact, die ook moeten worden verwijderd om de camerabezel los te maken. Nu moet deze afdekking worden verwijderd. Hier ziet u die afdekking. Deze sticker rond de camera moet ook worden verwijderd.

Op dit moment zijn er negen T5- of Torx 5-schroeven en negen kruiskopschroeven die moeten worden verwijderd. Nadat deze zijn verwijderd, zit er nog een verborgen schroef onder deze sticker. Als we naar de bovenste plastic afdekking of moederbordaafdekking kijken, zien we de glyph-ledlampjes, de spot aan de achterkant en de NFC-antenne. En als we naar de achterkant kijken, zien we grafietfolie die helpt bij de warmteoverdracht. De batterijkabel kan nu worden losgekoppeld, gevolgd door de rest van de kabels. De coaxkabels aan de rechteronderkant van het bord kunnen worden losgekoppeld door ze er gewoon af te halen. Er zijn twee kruiskopschroeven waarmee het moederbord vastzit. Als we naar het moederbord kijken, zien we de 50 megapixel primaire camera, de 8 megapixel ultragroothoekcamera en de 50 megapixel telelens. De hoofdcamera is de enige camera met OIS of optische beeldstabilisatie. De cameraconnectoren kunnen worden losgekoppeld door ze er gewoon af te klikken. Er is een secundaire microfoon in de bovenhoek, wat kopertape en grafietfolie om warmteoverdracht te bevorderen, een sticker die vloeistofschade aangeeft (die witte sticker) en rubberen pakkingen rond de connectoren. De rubberen pakkingen helpen voorkomen dat er water, vocht of vuil rond de connectoren komt. De nabijheids- en omgevingslichtsensor bevinden zich aan de andere kant. We zien ook de 32-megapixelcamera aan de voorkant.

Er zit ook koperen tape op de achterste afschermingen en thermische pasta om warmte over te dragen. Nadat de koperen folie is verwijderd, zien we extra thermische pasta bovenop het RAM-geheugen en de processor. Hier is een betere afbeelding met de thermische pasta verwijderd. Om de batterij te verwijderen, is er een treklipje voorzien waarmee u deze kunt loswrikken. Het is duidelijk gemarkeerd met nummer 1, gevolgd door nummer 2 voor het treklipje om het eruit te trekken. Dit is de 5000 mAh-batterij. Zodra het kleefzakje van de batterij is verwijderd, zien we deze flexibele kabel die het moederbord met het subbord verbindt, evenals de flexibele kabel voor het scherm die zich precies bij een opening in het middenframe bevindt. Als u het scherm moet vervangen, moet u dus de achterplaat, de schroeven op de bovenklep en de klep zelf verwijderen, vervolgens de batterijkabel en de schermkabel loskoppelen, de batterij loswrikken om toegang te krijgen tot de schermkabel, waarna je de voorkant van de telefoon waar het scherm zich bevindt moet verwarmen om de lijm eronder los te maken, het oude scherm loswrikken, nieuwe lijm aanbrengen en het nieuwe scherm opnieuw aanbrengen, waarbij je ervoor zorgt dat je de flexkabel terug naar de opening in het middenframe leidt en de telefoon weer in elkaar zet. Zodra de flexkabels zijn losgemaakt, hebben we een beter zicht op de koperen dampkamer die onder de batterij en het moederbord loopt. En hier op het frame zit een uitsparing die helpt om een directer contact te maken met de dampkamer en de achterkant van het moederbord waar de processor zich bevindt, zodat de warmte sneller kan worden afgevoerd. Wat de dampkamer betreft, is deze aanzienlijk groter dan die van de Nothing 2A. Er is één kruiskopschroef waarmee het subbord vastzit. Als we naar het subbord kijken, zien we een rode rubberen pakking rond de oplaadpoort, de primaire microfoons die zich hier bevinden, en rubberen pakkingen rond de connectoren. De simkaartlezer bevindt zich aan de andere kant.

Als we naar de luidspreker kijken, zien we een extra grafietfilm die helpt bij de warmteoverdracht, en een gaasfilter over de luidsprekeropening. De haptische feedback of vibratiemotor bevindt zich hier en wordt op zijn plaats gehouden met wat lijm. Hetzelfde geldt voor de vingerafdrukscanner die zich daarnaast bevindt. Als u een van beide moet vervangen, hoeft u alleen maar wat warmte toe te passen en ze voorzichtig los te wrikken. Er zit ook een rubberen pakking en een gaasfilter tegen de luidsprekeropening op het frame. Als je bij deze telefoon per ongeluk een SIM-uitwerphulpmiddel in de verkeerde opening steekt, hoef je je geen zorgen te maken, omdat zowel de filters als de microfoons boven de openingen zitten, zodat ze niet beschadigd raken. Deze flexibele kabel is voor de aan/uit-knop en een essentiële toets. En deze is voor de volumetoetsen. Om een van beide te vervangen, moet je de plastic beugels uit de sleuven in het frame trekken, de flexibele kabels voorzichtig van het frame losmaken en ze eruit trekken. En tot slot bevindt de oortelefoonluidspreker zich aan de bovenkant, die ook met wat lijm vastzit. Om die te vervangen, hoef je alleen maar wat warmte toe te passen en hem los te wrikken. Voor de repareerbaarheid geef ik deze telefoon een 4,5 op een schaal van 10. De reden dat ik hem een 0,5 minder geef dan de 2A, is omdat de schermkabel nu onder de batterij loopt en je ook de batterij moet loswrikken om het scherm te vervangen. Bij de 2a bevond de schermconnector zich in de onderste hoek van de telefoon, waardoor je deze kon loskoppelen zonder de batterij los te wrikken. Nu is het tijd om de telefoon weer in elkaar te zetten. Zodra alles weer op zijn plaats zit, breng je nieuwe lijm aan en plaats je de achterkant terug. Draai het schuim om en zet de telefoon aan. En je bent klaar. Ik hoop dat je deze video leuk vond en ik zie je in de volgende.
