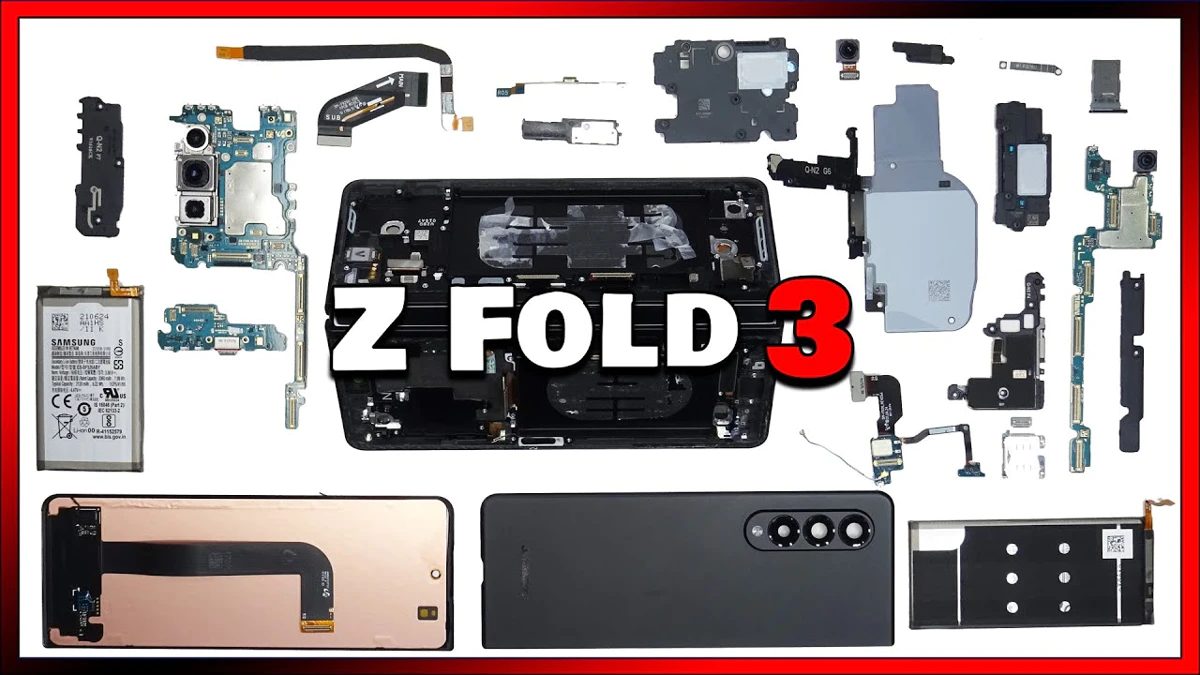

Zo haal je de Samsung Galaxy Z Fold 3 veilig uit elkaar – stap voor stap

Je kijkt naar de demontage van de Samsung Galaxy Z Fold 3 5G. Ik zal ook de Galaxy Z Flip 3 5G uit elkaar halen in een aparte video, dus vergeet niet te liken, je te abonneren en op het belpictogram te klikken, zodat je een melding krijgt wanneer ik een nieuwe video upload. Als je gereedschap nodig hebt, vind je links in de beschrijving. Eerst moet de simkaarthouder worden verwijderd. Zodra de simkaarthouder is verwijderd, moet er warmte worden toegepast op de achterplaat en het scherm hier, zodat de lijm eronder loskomt en je ze gemakkelijker kunt loswrikken. Hier is een betere afbeelding van de glazen achterplaat. Aan de binnenkant zit hier een flexibele kabel voor de secundaire microfoon die zich hier bovenaan bevindt. Als je de cameralensafdekkingen hier per ongeluk breekt, kun je ze verwijderen door ze te verwarmen en de glazen delen voorzichtig los te wrikken. Zodra het buitenste scherm van het frame van de telefoon is losgemaakt, til je het naar de rechterkant op, maar wees voorzichtig, want de kabel zit nog vast. Hier zit een plastic beugel die moet worden verwijderd en de schermkabel moet worden losgekoppeld. Hier is een betere afbeelding van het scherm. Aan de rechterkant van de telefoon, of de kant waar het buitenste scherm zit, zitten 14 kruiskopschroeven die moeten worden verwijderd. Zodra die schroeven zijn verwijderd, kunnen we de bovenklep optillen en verwijderen.

Deze bovenklep heeft ook een van de luidsprekers hier. Er zijn ook twee delen van de luidsprekerbehuizing hier met die witte schuimballen. Aan de andere kant zien we de luidspreker zelf hier en de opening voor de luidspreker hier bovenaan. Nu kunnen we de batterijkabel hier loskoppelen, die voor de batterij aan deze kant is. De simkaartlezer kan worden losgekoppeld en verwijderd. Hier is een blik op die SIM-lezer. Deze flexibele kabel hier kan niet worden losgekoppeld. Vervolgens kunnen we deze plastic afdekking hier verwijderen. Er zijn nog drie flexibele kabels hier die moeten worden losgekoppeld. Op dit punt kunnen we dit bord optillen en verwijderen. Onder dit bord is een coaxiale kabel bevestigd die we moeten loskoppelen. De 10 megapixel selfiecamera bevindt zich hier en er is een nabijheidssensor hier. Aan de andere kant bevindt zich hier de connector voor de selfiecamera, die kan worden losgekoppeld door hem er gewoon af te klikken. Nu kan de luidspreker aan de onderkant worden verwijderd.

Op deze onderste luidsprekerunit bevinden zich ook twee sleuven in de behuizing voor de wi-phone-ballen. Hier ziet u de andere kant en hier bevindt zich de opening voor de luidsprekerunit. Hier onderaan bevindt zich nog een flexkabel die we moeten loskoppelen. Onder dit bord zit wat lijm, dus ik moet dat voorzichtig loswrikken. Hier is nog een blik op deze flexibele kabel met dit bord hier. Antenne-assemblage hier. Om deze batterij te verwijderen, zijn er geen treklipjes om u te helpen de batterij los te wrikken, dus we zullen wat isopropylalcohol moeten gebruiken en dat rond de randen aanbrengen en het ongeveer een minuut laten zitten, zodat het de lijm eronder wegvreet en het gemakkelijker wordt om de batterij los te wrikken. Aan deze kant van de batterij zitten enkele grafietschuimkussentjes. Zodra het grafietkussentje is verwijderd, zien we dat het een 2280 milliampère-uur batterij is. En hier is een blik op de andere kant. Aan de onderkant van de luidsprekeropening hier is een rubberen pakking met gaasfilter. Er is ook nog een rubberen pakking en gaasfilter hier bovenop. De oortelefoonluidspreker bevindt zich hier en de flexibele kabel ervoor zit hier. Het oortje wordt op zijn plaats gehouden met wat lijm.

Dit is de schermkabel hier en de flexkabel hier is voor de S-Pen-ondersteuning. Deze twee flexkabels hier worden op hun plaats gehouden met een rode rubberen afdichting. Nu gaan we eindelijk verder naar de andere kant. Op dit gedeelte, dat de achterkant van de telefoon is. Als de vouw gesloten is, kunnen we hier de draadloze oplaadspoel zien. We moeten deze omhoog tillen en voorzichtig losmaken. Zodra de draadloze oplaadspoel is verplaatst, zijn er 16 kruiskopschroeven die moeten worden verwijderd. Zodra die schroeven zijn verwijderd, kunnen we de selectiekabel hier loskoppelen. Nu kunnen we deze plastic afdekking verwijderen. Hier zit een stukje grafeenfolie en de connector daarvoor bevindt zich hier. In principe maken deze gouden contactpunten hier contact met de gouden contactpunten op het bord, waardoor er een verbinding ontstaat. Hier is een blik op de andere kant. Nu kan de batterijkabel worden losgekoppeld. Zodra die is losgekoppeld, kunnen we de rest van de kabels loskoppelen.

Op deze plastic behuizing hier zit een flexibele kabel en de NFC-antenne ernaast. Nu gaan we deze kap hier verwijderen. Op dit moment zijn er nog twee flexibele kabels die moeten worden losgekoppeld. De onderste plastic kap kan ook worden verwijderd. Je kunt zien dat deze flexibele kabel hier het subbord met het hoofdbord verbindt, net als deze flexibele kabel hier. Laten we die loskoppelen. Er is nog een flexibele kabel hier in de hoek die moet worden losgekoppeld. En deze flexibele kabel hier is voor een van de millimetergolf 5G-antennes. De tweede bevindt zich hier en hier is de flexibele kabel ervoor. Er zijn nog vijf kruiskopschroeven die moeten worden verwijderd. Voordat ik het vergeet: we moeten de flexibele kabel voor de in-display camera loskoppelen. Nu kunnen we dit moederbord optillen en verwijderen. Dit is een meerlaags bordontwerp, dus het heeft meerdere lagen. Aan deze kant zien we de 12 megapixel groothoek-, telelens en ultragroothoeklens. De LED-flitser bevindt zich hier en er is nog een tweede microfoon hier bovenop. Aan de achterkant zit hier bovenop de afscherming een grafietpad. En de connectoren voor de camera's zitten hier en kunnen worden losgekoppeld door ze er gewoon af te klikken. En hier zit nog een nabijheidssensor. Zodra de grafietpad is verwijderd, zien we hier bovenop het RAM-geheugen en de processor thermische pasta. Hier is een betere afbeelding waarop een deel van de koelpasta is verwijderd. De subwoofer kan niet worden opgetild en verwijderd. De oplaadpoort bevindt zich hier en is omgeven door een rode rubberen pakking. De primaire microfoon bevindt zich hier en er is een indicator voor vloeistofschade, namelijk deze witte sticker hier. Hier is een blik op de andere kant. Als het gaat om het vervangen of verwijderen van deze batterij, heeft ook deze geen lipjes om hem los te wrikken, dus moeten we ook hier wat isopropylalcohol gebruiken en wat aanbrengen rond de zijkanten van de batterij en het ongeveer een minuut laten intrekken, zodat het de lijm eronder wegvreet en het gemakkelijker wordt om hem los te wrikken. Hier is een betere afbeelding van deze batterij, een 2120 mAh-batterij. Hier zit een metalen afdekking over de flexibele kabel voor de aan/uit-knop of vingerafdruklezer. Als u de vingerafdruklezer of aan/uit-knop moet vervangen, moet u dit plastic onderdeel hier, het witte, optillen.

Je begint het voorzichtig op te tillen en uit de aansluiting te trekken. Hier is een betere afbeelding daarvan. Deze flexibele kabel hier lijkt ook naar het scherm te leiden. En we kunnen hier onderaan de lineaire haptische feedbackmotor of vibratiemotor zien, evenals de flexibele kabel hier voor de volumetoetsen en deze flexibele kabels hier, die in feite deze kant van het bord met de andere kant verbinden. En tot slot is hier een 3D-laag grafiet onder het moederbord, die in feite helpt bij de warmteoverdracht. Als je het opvouwbare scherm aan de andere kant zou moeten vervangen, zou je voorzichtig wat warmte moeten aanbrengen rond de rand van het schuim en vervolgens de plastic randen loswrikken. En als je die randen eenmaal hebt losgewrikt, zou je het schermgedeelte voorzichtig van het middenframe moeten loswrikken. Wat betreft de repareerbaarheid geef ik deze telefoon een 2 op een schaal van 10. Het is een zeer moeilijke telefoon om uit elkaar te halen en het kost veel tijd. Nu is het tijd om de telefoon weer in elkaar te zetten. Zodra alle schroeven weer op hun plaats zitten, breng je nieuwe lijm aan en plaats je het scherm en de achterplaat weer terug. Zet vervolgens de telefoon aan en je bent klaar. Ik hoop dat jullie deze video leuk vonden. Als jullie meer van dit soort video's willen zien, like dan, abonneer je en klik op het belpictogram, zodat je een melding krijgt wanneer ik een nieuwe video upload. Nogmaals bedankt voor het kijken en tot de volgende video.
