Samsung Galaxy Buds Live demontage: verrassend repareerbaar ontwerp ontdekt

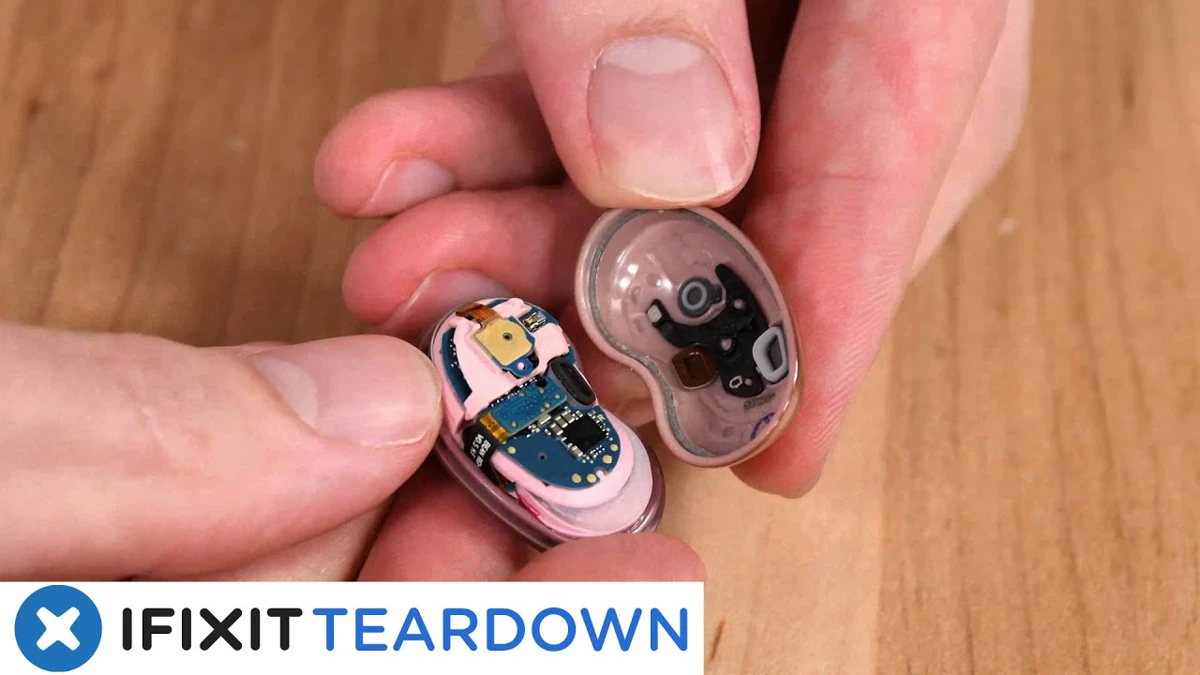

Hallo, dit is Taylor van iFixit. De nieuwe Galaxy Buds Live van Samsung, die eigenlijk meer op Galaxy Beans lijken, zijn de nieuwste oordopjes op de markt, met een nieuw open geluidsontwerp met actieve ruisonderdrukking en een batterijduur tot zes uur. Eerdere Galaxy Buds behoorden tot de meest repareerbare die we hebben gezien, dus ik ben benieuwd welke compromissen hun ingenieurs hebben moeten sluiten om deze vorm tot stand te brengen. Hopelijk zitten ze niet alleen maar vol lijm. Voordat we ons hierin verdiepen, wenden we ons tot onze vrienden bij Creative Electron voor een röntgenfoto om te zien wat we in deze boonachtige apparaten kunnen vinden. Terwijl de röntgenboon ronddraait, zien we dat de 12 mm-luidspreker en wat lijkt op een knoopcelbatterij het grootste deel van de ruimte innemen, met daaroverheen een boonvormige printplaat. Als je goed kijkt, zie je ook drie microfoons en wat lijkt op een kruiskopschroef. Deze zien er echt cool uit, laten we ze openmaken. Zoals de meeste oordopjes zitten deze bonen in een draadloos oplaaddoosje, en het eerste wat je opvalt is de naad hier tussen de mystieke bronzen afwerking en deze plastic afwerking aan de onderkant. Ik ga proberen om via deze naad binnen te komen. Om dit uit elkaar te halen, gaan we het in een bankschroef zetten, wat snel ons favoriete accessoire aan het worden is om deze oordopjes open te maken. Nu er een opening is, ga ik proberen een openingspick in te steken en deze heen en weer te schuiven om de twee helften uit elkaar te halen. Dit kostte echt niet veel moeite. Het zijn eigenlijk een van de makkelijkste oordopjes die we ooit hebben geopend. Wacht even. Editor, zoom in en vergroot het beeld. Het lijkt erop dat Samsung al die tijd wist dat dit bonen waren. Oké, terug naar de demontage. In de bovenste helft van de Bud zien we deze zilveren pakking die lichtjes op zijn plaats is geplakt. Dit draagt bij aan de IPX2-waterbestendigheid van de Bud. Aan deze andere kant hebben we een drukconnector, slechts één IC, en dan lijkt dit op een microfoon. De lintconnector en de microfoon lijken los te kunnen komen, dus dat wordt onze eerste stap hier. Het lijkt er ook op dat deze roze beugel hier gewoon vastgeklikt zit. Ik ga proberen die los te wrikken met mijn spudger en nu kunnen we het moederbord zien. Het lijkt erop dat het moederbord gewoon op zijn plaats is geplakt bovenop deze andere roze beugel, dus ik ga mijn spudger gebruiken om het los te wrikken. Aan de eerste kant van het bord zien we een Broadcom low power bluetooth audiosysteem op chip en een van de drie microfoons waarmee elke bean is uitgerust. Aan de andere kant zien we een aantal andere IC's, een tweede microfoon en het stroomcontact dat verbinding maakt met de batterij. Nu het moederbord uit de weg is, lijkt het erop dat we nog maar één roze beugel hoeven te verwijderen. Deze is vastgeschroefd, dus ik ga mijn Philips 00-schroevendraaier gebruiken om die te verwijderen. Nu ga ik deze roze beugel loswrikken met mijn spudger. De batterij kan nu worden verwijderd, maar wordt vastgehouden door het basiskanaal op deze driver. Wat we dus moeten doen, is de driver iets optillen, zodat de batterij loskomt. Deze batterij is een Varda CP1254 oplaadbare lithium-ion-knoopcel, identiek aan die in de originele Galaxy Buds. Helaas zijn deze moeilijker online te vinden, maar als je er een kunt vinden, is de reparatie in ieder geval vrij eenvoudig. Nu de batterij eruit is, zie je dat er niet veel meer in de behuizing zit, maar het lijkt erop dat er nog meer chips of een printplaat onder deze laatste roze beugel zitten, dus laten we die er ook uithalen.

Zodra we dat roze paneel optillen, komen de driver, de oplaadcontacten en een microfoon tevoorschijn. Hoewel we één kant van de roze beugel vrij gemakkelijk konden optillen, is te zien dat de andere kant stevig vastzit. Dit is de enige plek in deze hele oortelefoon waar Samsung sterke lijm heeft gebruikt. Oké, het demonteren van deze oortelefoon ging veel beter dan ik had verwacht. Op basis van eerdere oordopjes wist ik dat Samsung veel technologie in een klein pakketje kon proppen zonder dat dit ten koste ging van de repareerbaarheid, maar ik was een beetje bang dat dat met dit nieuwe ontwerp niet meer het geval zou zijn. Dat is hier echter zeker niet het geval. Mijn enige zorg tot nu toe is dat ik de luidspreker moet verplaatsen om bij de batterij te komen, maar hopelijk heeft dat na het opnieuw in elkaar zetten niet al te veel invloed op het geluid van de oordopjes. Dan nu de behuizing. Ik ga proberen hier een openingspincet in te steken om te kijken of we erin kunnen komen zonder warmte of zelfs onze vertrouwde bankschroef. Dat ging vrij gemakkelijk. Binnenin zien we de oplaadcontacten en deze zwarte steunbeugel, die vrij standaard is voor Galaxy Buds-behuizingen die ik heb gezien. Die wordt op zijn plaats gehouden door vier schroeven, dus die ga ik eerst verwijderen. Zodra ik al die clips losmaak, komt die steunbeugel los met de bovenste helft van de behuizing hier. In de onderste helft zie je dat we het moederbord hebben en daaronder een batterij. Om daar bij te komen, moet ik deze metalen beugel boven de USB-C-poort verwijderen, die met een paar schroeven op zijn plaats wordt gehouden. En het lijkt erop dat er nog een schroef is die het bord zelf op zijn plaats houdt. Het bord zit dus los, maar komt nog niet helemaal los. Het lijkt erop dat de batterij is aangesloten op deze soldeerpunten en onder het bord heeft de batterij nog een plastic beugel, dus die moet ik losmaken en dan zouden ze samen los moeten komen. Als ik dit kleine pakketje hier openmaak, zie ik dat ik me vergist heb over die soldeerpunten. Het is de draadloze oplaadspoel die hier is aangesloten. De batterij is aangesloten met deze contactpinnen.

Om bij de batterij te komen, moet je waarschijnlijk de oplaadspoel verwijderen, en ik vermoed dat deze vastgeplakt zit. Haal gewoon de kabel eruit en de batterij komt los. De batterij van de hoes heeft een vermogen van 1,81 wattuur, wat aanzienlijk groter is dan de batterij in de hoesjes van de Buds en Buds Plus. Oké, nu alles uit elkaar is, is het tijd om deze oordopjes een score te geven. De Samsung Galaxy Buds Live scoorden een 8 op 10 op onze koppelbaarheidsschaal vanwege hun eenvoudige openingsprocedure, indrukwekkende modulaire constructie en gemakkelijk te vervangen batterijen. En dat was het voor deze video. Geef een duimpje omhoog als je het leuk vond en abonneer je voor meer content over draadloze oordopjes. We moeten nog kijken naar de Google Pixel Buds, de OnePlus Buds en de Microsoft Surface-oordopjes. Tot dan!
