iPhone 18 Pro ontleed: variabel diafragma en A20 Pro-chip onthuld

Laat u niet misleiden, de iPhone 18 Pro ziet er aan de buitenkant misschien hetzelfde uit als vorig jaar, maar de binnenkant is veel cooler. Zoals het nieuwe variabele diafragma, de grotere dampkamer en de koelplaat aan de achterkant van het scherm.

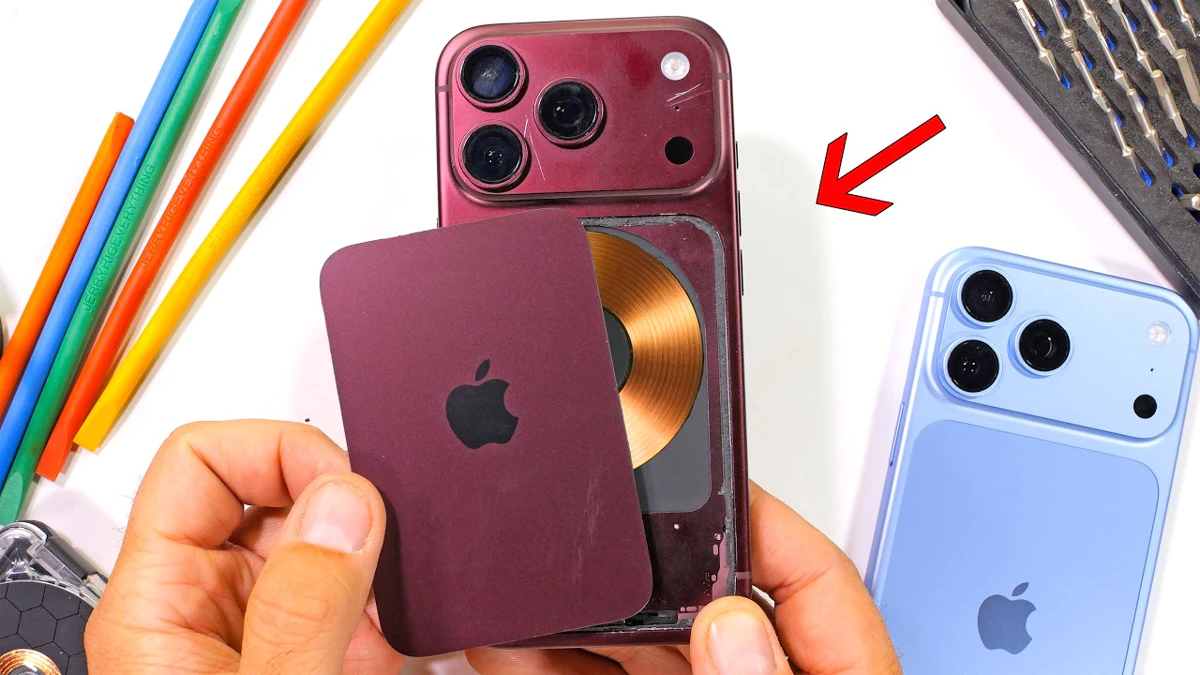

Plus de nogal intense A20 Pro-chip. Vandaag gaan we dit allemaal bekijken, te beginnen met het verwijderen van het achterpaneel. Ik vergat echter bijna, de onderste schroeven komen er eerst uit. Apple begon ongeveer 16 jaar geleden twee pentalobeschroeven te gebruiken om hun telefoon gesloten te houden. En het is best schattig dat ze het na al die jaren gewoon bleven doen. Nu de schroeven weg zijn, kan ik het achterste glaspaneel opwarmen totdat het nauwelijks te heet is om aan te raken. De lange schroeven die we eerder hebben verwijderd, hebben de dubbele functie om zowel het achterste als het voorste glas vast te houden, dus de schroeven moeten worden verwijderd, ongeacht aan welke kant u de telefoon opent. Met mijn dunne wrikgereedschap, geschoven tussen het glas en het aluminium, kan ik de lijm wegsnijden en voilà, het achterpaneel is eraf, wat ons toegang geeft tot vrijwel niets. Het enige dat we hier aan de achterkant kunnen repareren, is het glazen achterpaneel zelf, inclusief de draadloze oplader van 25 watt. Apple vraagt $159 om dit glas te vervangen, dus ga er voorzichtig mee om. De 25 watt koperen draadloze oplaadspoel verbergt zich hier onder de grafietpad, samen met alle magneten voor de MagSafe-uitlijning. Ik gebruik persoonlijk zelden een draadloze oplader, tenzij deze op een draagbare powerbank zit. En de meest stijlvolle powerbank die ik ooit heb gezien, is de transparante Phantom 5-in-1 oplader van mijn kanaalsponsor Ridge. Uiteraard werkt het veel beter als het glazen achterpaneel nog op de telefoon gelijmd zit, maar het kan ook bedraad opladen via USB-C en de Lightning-poort, evenals draadloos opladen voor iPhones, Androids en Apple Watches. En u kunt hier aan de binnenkant met eigen ogen alle 10.000 milliampère-uur aan vermogen zien. Best wel cool om alle onderdelen te zien zonder het uit elkaar te hoeven halen. Ridge heeft ook een atoompaarse versie van de oplader, net als de oude Game Boy-kleuren van weleer, samen met bijpassende 45 watt dual-poort draagbare oplaadblokken. Ik heb nu al ongeveer 7 jaar een Ridge portemonnee in mijn eigen zak, omdat hij is gemaakt voor het leven en als hij mij kan overleven, kan hij alles overleven. Ik zal deze nieuwe oranje trackerkaart toevoegen, want mijn portemonnee verliezen zou erger zijn dan het scherm van mijn telefoon barsten. Ridge heeft ook nieuwe Glacier- en Burgundy-portemonnees die magnetisch en nogal voortreffelijk op de nieuwe iPhones passen. U kunt uw eigen transparante Phantom powerbank krijgen op Ridge.com. slash JerryRig, en ik zal de link in de beschrijving zetten.

Laten we deze telefoon ronddraaien en van voren beginnen. We laten hem aanstaan, gewoon omdat het kan. Met dezelfde superhete heteluchtpistool en ultradunne wrikgereedschap methode, zodra de telefoon te heet is om aan te raken, kunnen we die lijm wegsnijden. Hij is deze keer misschien iets te heet gegaan, aangezien hij zichzelf inhoudt. Ik schuif het breekijzer tussen het metalen frame en de plastic schermrand, waarbij ik ervoor zorg dat ik de rand van de pixels onder het glas niet aanraak. Het doel is om onder het pixelpaneel te komen en de hele unit van onderaf op te tillen. Nadat u ongeveer 20 of 30 schermen hebt gebroken om de kunst te perfectioneren, wordt het proces vrij eenvoudig. En kijk eens daar. Onze iPhone 18 Pro leeft nog steeds. Ik zie nu al de silhouet van de 3x grotere dampkamer onder het grafiet. Dat zit aan de rechterkant van de telefoon. En aan de linkerkant, wel, Apple zei dat er hier een nano twin koperlaag was, maar tot nu toe zie ik hem niet. Er is zeker meer grafiet. Dit is hetzelfde zilverachtige spul dat we in potloden vinden. Het is super thermisch geleidend, maar je zou verwachten dat iets dat nano twin koper heet, ook koperkleurig is. En in ieder geval is het voorlopig niet met het blote oog zichtbaar, maar waarschijnlijk is het dit paneel. Ik zal de telefoon op dit punt uitschakelen. Dan kan ik hier aan de rechterkant de batterijconnector loskoppelen en hier aan de linkerkant de twee schermlinten. Dit ontgrendelt het scherm van de iPhone 18 Pro. en een ervaren technicus zou dit scherm in ongeveer 5 minuten kunnen vervangen, wat supercool is. Duim omhoog voor repareerbaarheid. Apple heeft ons de kosten van het vervangingsonderdeel nog niet laten weten, maar om de reparatie buiten de garantie te laten uitvoeren, zou het $329 kosten. Dus haal die screenprotector zo snel mogelijk. Het camerahol onder het scherm heeft nog steeds een donkere vlek in het midden. Soort van nieuw.

Om toegang te krijgen tot de 3x grotere roestvrijstalen dampkamer, moeten we het middenframe verwijderen. Er zitten 10 schroeven aan de buitenkant en 3 grotere schroeven in het midden. Ik zal mijn reparatiegereedschap hieronder in de beschrijving linken. Vervolgens kan het middelste frame worden verwijderd, waardoor de iPhone 18 Pro zonder batterij tevoorschijn komt. Verbazingwekkend. Oh wacht, daar is hij, vastgelijmd aan de achterkant van het middenframe. Nu wil Apple niet dat mensen deze in metaal ingekapselde batterij uit het middenframe verwijderen. Hun officiële reparatieprocedure stelt dat de nieuwe batterij gewoon wordt geleverd met het nieuwe mid-frame dat al is geïnstalleerd en u schroeft het geheel op zijn plaats, wat wederom behoorlijk verbazingwekkend is. De batterij kunnen vervangen met slechts een schroevendraaier is erg fijn. Het is moeilijk om hier via het scherm te komen en het scherm zal waarschijnlijk breken, maar als je eenmaal binnen bent, is de reparatie eenvoudig. Als u de batterij om welke reden dan ook uit de middenplaat zou willen verwijderen, is het elektrisch dezelfde ontgrendelende tape als vorig jaar. Door een kleine batterij aan het zilveren lipje op de lijm te verbinden en te aarden op het metalen frame, verliest de tape zijn grip... als je lang genoeg wacht. De eSIM-versie van de iPhone 18 Pro-batterij heeft een capaciteit van 4.288 milliampère-uur. Als u het model met simkaart van de iPhone hebt, is de capaciteit iets kleiner met 4.056. Op dit punt kunnen we ook zien dat er geen thermische pasta is die de A20 Pro-processor verbindt met de achterkant van het middenframe, wat interessant is. Er is zeker fysiek contact, maar zoals we allemaal weten, zullen twee metalen objecten op microscopisch niveau nooit perfect contact maken. Ze raken elkaar alleen aan op hun hoogste microscopische toppen, die asperiteiten worden genoemd. Er zit een soort thermische folie over de processor, waarschijnlijk om het contact dat het kan behouden te helpen. Maar een beetje koelpasta hier kan helpen de lucht die in die microscopische dalen gevangen zit te verdringen en de thermische prestaties te verbeteren, want zoals Apple zei, telt elke beetje warmteafvoer, vooral wanneer de processor zo krachtig is als de A20 Pro. We zullen hier zo meteen wat dieper op ingaan. De dampkamer zelf is behoorlijk massief. Het is vreemd dat Apple roestvrij staal gebruikt in plaats van koper, aangezien koper 20 keer thermisch geleidender is dan roestvrij staal, maar roestvrij staal is economischer en Apple zegt dat de dampkamer voor 80% uit gerecycled materiaal bestaat. U kunt de kleine, golfbalgrote deukjes op het oppervlak zien. Dit is om ervoor te zorgen dat de dampkamer niet onder vacuüm in elkaar zakt, en dat de damp in de kamer nog steeds ruimte heeft om zich te verplaatsen. Hij is zeker 3 keer groter dan de iPhone 17 Pro van vorig jaar. Als we in de vapor chamber snijden, zien we aan de binnenkant wat kopergaas. Dit helpt het vocht te verspreiden en de warmte van de A20-processor over een groter gebied te verdelen, zodat de telefoon sneller kan afkoelen. U kunt de gedemineraliseerde waterdamp in realtime zien verdampen terwijl ik door het gaas snijd. Waarschijnlijk geen goed idee om dit te drinken.

Terugkerend naar de iPhone, laten we de camera met variabele diafragma en de A20 Pro-chip vinden. en zien hoe ze er in het echt uitzien en niet als een promotionele weergave. Rond de hoofdcamera aan de achterkant zitten 3 schroeven, terwijl de camera aan de voorkant slechts een paar lintkabels heeft die ik als kleine Legoblokjes kan loskoppelen. Hier hebben we de 18 megapixel camera aan de voorkant voor selfies aan de rechterkant met de lichtsensoren en de infrarood Face ID-camera onder het scherm aan de linkerkant. De achterste camera heeft nog een paar eigen lintkabels die hem op zijn plaats houden, en dan komt hij los van de telefoon. Apple brengt ongeveer $249 in rekening om deze module op de iPhone 18 Pro te vervangen, en aangezien alle camera's in dezelfde behuizing zijn ingebouwd, moeten alle 3 camera's tegelijkertijd worden vervangen als er één defect raakt. Het variabele diafragma is zeker ingebouwd in de hoofdcamera, aangezien ik op dit moment geen van de lamellen kan zien. De groothoekcamera heeft geen OIS, maar de telelens heeft interne sensorverschuiving, en we gaan zo verder met de demontage van de hoofdcamera. zodra we het moederbord eruit hebben. De bovenste luidspreker-oortelefoon wordt door een paar schroeven op zijn plaats gehouden en op het eerste gezicht lijken er geen balletjes in te zitten, maar als je hem openbreekt, zullen alle balletjes eruit vallen. Deze ballen helpen de lucht in de luidspreker te dempen, zodat deze groter kan klinken dan hij werkelijk is. Zonder de ballen zou het klinken als een rammelende blik. Er zitten nog een paar schroeven die de lintkabels voor het moederbord vasthouden. Behalve een schermvervanging en een batterijvervanging, maakt Apple elk ander soort reparatie extreem moeilijk. Elke schroef is een ander formaat en een ander type en ik zou deze reparaties niemand toewensen.

Nu het moederbord eruit is, lijkt het erop dat Apple sommige van de lintkabels aan de achterkant heeft gesoldeerd, wat een keuze is. En interessant genoeg, hier is een nadere blik op de pafferige metalen koperen en roestvrijstalen sticker die bovenop de A20 Pro-processor zit. De zwelling is waarschijnlijk om zoveel mogelijk fysiek contact met de dampkamer te behouden, terwijl er nog steeds rekening wordt gehouden met de thermische uitzetting en krimp van de materialen. Misschien denkt Apple dat de opgeblazen metalen sticker langer meegaat dan koelpasta? Dat zou het kunnen zijn. Als je telefoon 5 of 10 jaar meegaat, is de sticker misschien beter dan de pasta. Alleen de tijd zal het leren. Hoe dan ook, in typische Apple-stijl, is er een Apple-logo lasergeëtst op de bovenkant van de A20 Pro-chip. Niet iets wat iedereen te zien krijgt, alleen de gelukkige weinigen die zich op mijn kanaal hebben geabonneerd.

Dus bedankt dat u er bent. Terugkomend op het variabele diafragma, hier doe ik een ontdekking. Kijk, mijn scheermesje kan het diafragma manipuleren door simpelweg de buitenkant van de camera aan te raken, waardoor het diafragma zich opent en sluit met slechts een aanraking, ook al zijn er geen bewegende delen aan de buitenkant. Fascinerend, bijna alsof het leeft. Laten we kijken of we meer van de interne componenten kunnen vinden door dieper te gaan. Door de achterkant van de 48 megapixel hoofdcamera te verwijderen, kunnen we de sensor zelf zien, evenals het sensorverschuivingsmechanisme. Eerlijk is eerlijk, Apples Sensor Shift-stabilisatietechnologie is waarschijnlijk de beste stabilisatie van elke smartphone. Het is eenvoudiger en sneller om een lichtgewicht camerasensor te verplaatsen dan om de zwaardere glaslensarray te verplaatsen, waardoor de stabilisatie van Apple sneller is dan die van anderen. Het is ook interessant dat mijn pincet het diafragma niet kan manipuleren, maar mijn Jerry-mes van $15 wel. Het moet daar op de een of andere manier magnetisch zijn, of magie. Magneten en magie zijn sowieso in feite hetzelfde. Ik sla de lens uit de camerabehuizing. Dit ding is ongelooflijk klein. Mijn magnetische schroevendraaier kan ook de mesjes manipuleren. Redelijk handig. De diafragmalamellen en de mechanische beweging zijn nog steeds binnen de zwarte ring ingesloten. Ik zal er speciale zorg aan besteden om de plastic kap voorzichtig, behoedzaam en omzichtig te verwijderen en dan explodeert alles. De vinnen zijn allemaal superlichte, flinterdunne individuele plakjes die op een cirkelvormige ring rond het glas rusten. Dit kan worden geroteerd door extreem kleine elektromagneten die de vinnen openen en sluiten door die rotatie. Boeiend. Apple heeft dit jaar echt coole dingen gedaan.

Nog niet genoeg voor mij om over te stappen, zeker niet. Maar zodra Apple een transparante iPhone maakt die net zo cool is als de Phantom powerbank van Ridge, beloof ik de eerste te zijn die in de rij staat bij de Apple Store. De link voor de powerbank staat onderaan de beschrijving. En hartelijk dank voor het kijken. Tot ziens.
